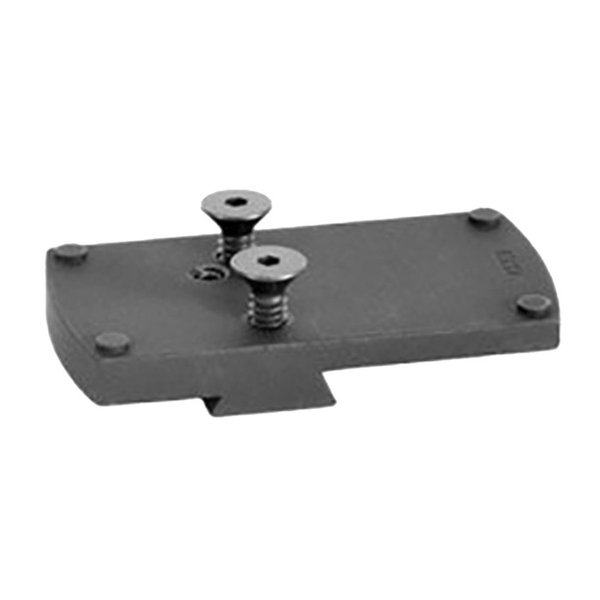

Montage de visée S&W M&P pour Vortex Viper/Venom
Le montage de visée EGW est conçu pour être installé de gauche à droite (avec le canon orienté vers l'avant). La queue d'aronde a un profil progressif pour faciliter l'installation.
Il te suffit de retirer la visée arrière de ton arme et de la remplacer par le montage EGW afin de fixer ta visée point rouge Vortex Viper/Venom, Burris FastFire ou Docter. Tu peux enlever le montage et remettre ta visée arrière à tout moment. Matériel de montage inclus.
Instructions d'installation
- Retire la visée arrière*
- Installe le montage de visée EGW dans la queue d'aronde
- Serre la vis de réglage (si applicable)
- Place la visée point rouge sur le montage de visée EGW (placer un petit morceau de papier entre la visée point rouge et le montage facilitera le retrait et empêchera le Loctite de se retrouver sur la visée point rouge.)
- Applique du Loctite bleu sur les vis de montage fournies
- Couple les vis de montage à 15 in/lbs
Vis fournies :
- 2 vis à tête hexagonale pour les visées Vortex Viper et Venom
- 2 vis à tête plate pour les visées Burris FastFire et Docter
Les vis incluses avec ce montage nécessitent une clé Allen de 5/64'' pour l'installation.
La modification de ton arme peut annuler la garantie du fabricant.
Ce produit doit être installé et vérifié par un armurier qualifié.
Aucune responsabilité n'est exprimée ou implicite pour les dommages ou blessures pouvant résulter d'une installation ou d'une utilisation incorrecte de ce produit.
Ce montage ne convient pas :
- Smith & Wesson M&P C.O.R.E Series (déjà prêt pour l'optique)
- Smith & Wesson M&P Shield EZ .380
- Smith & Wesson M&P .22 Compact
- Smith & Wesson SW9VE
- Smith & Wesson SW40VE
EGW red dot sights are meant to be installed from the left to the right (with the muzzle facing forward). The dovetail has a progressive taper to allow for easier install. Simply remove the rear sight on your gun and replace it with EGW mount in order to mount your Vortex Viper/Venom, Burris FastFire, or Docter red-dot sight. You can take the mount off and replace your rear sight at any time. Mounting hardware included. Installation Instructions Remove the rear sight* Install the EGW Sight Mount in the dovetail Tighten set screw (if applicable) Place the red dot sight on the EGW Sight Mount (placing a small piece of paper between the red dot sight and the sight mount will make for easier removal and will keep Loctite off of the red dot sight.) Apply blue Loctite to the provided mounting screws Torque mounting screws to 15in/lbs 2 Button Head Cap Screws - Provided for Vortex Viper and Venom Sights 2 Flat Head Cap Screws - Provided for Burris FastFire and Docter Sights The screws that are included with this mount require a 5/64'' allen wrench for installation. Modification of your firearm may nullify the manufacturer's warranty. This product should be installed and checked by a qualified gunsmith. No liability is expressed or implied for damage or injury which may result from improper installation or use of this product. This Mount does not fit: Smith & Wesson M&P C.O.R.E Series (Already optics ready) Smith & Wesson M&P Shield EZ .380 Smith & Wesson M&P .22 Compact Smith & Wesson SW9VE Smith & Wesson SW40VE
