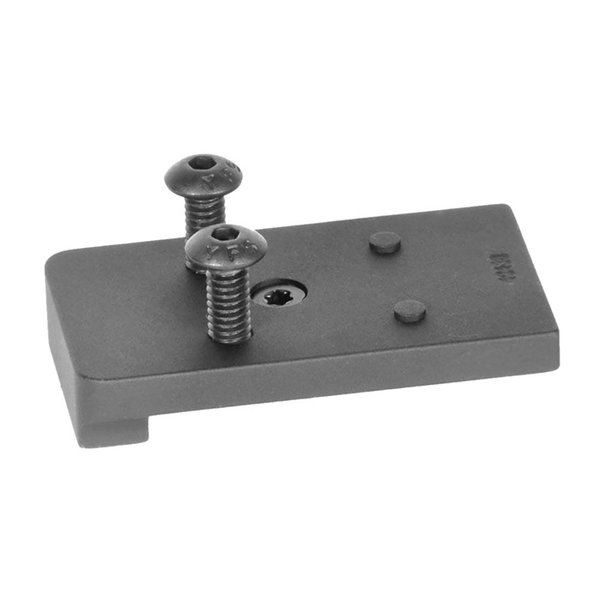

Il suffit de retirer la hausse de votre arme et de la remplacer par le support EGW pour monter votre Vortex Razor, C-More RTS ou STS red-dot sight. Vous pouvez retirer le support et remettre votre hausse à tout moment. Matériel de montage inclus. Instructions d'installation Retirez la hausse* Installez le support de hausse EGW dans le rail de guidage Serrez la vis de blocage (si applicable) Placez le red dot sight sur le support de hausse EGW (placer un petit morceau de papier entre le red dot sight et le support de hausse facilitera le retrait et évitera que le Loctite ne touche le red dot sight.) Appliquez du Loctite bleu sur les vis de montage fournies. Serrez les vis de montage à 15in/lbs. Les vis incluses avec ce support nécessitent une clé Allen de 5/64'' pour l'installation. Ce support convient aux : Revolvers Smith & Wesson K Frame Revolvers Smith & Wesson L Frame Revolvers Smith & Wesson N Frame Revolvers Revolvers Smith & Wesson X Frame Si votre revolver n'est pas percé et taraudé, ce support ne fonctionnera pas. La meilleure façon de vérifier s'il l'est ou non est d'ouvrir le barillet et de vérifier la nervure en dessous. Il devrait y avoir des trous traversants qui sont percés et taraudés. S'il n'y en a pas (comme sur l'image ci-dessus), ce support ne fonctionnera pas sans que vous fassiez percer et tarauder votre arme. Vous pouvez faire percer et tarauder la partie supérieure par un armurier compétent et qualifié avec le motif de trous standard S&W, ce qui vous permettra d'utiliser notre support.
Simply remove the rear sight on your gun and replace it with EGW mount in order to mount your Vortex Razor, C-More RTS or STS red-dot sight. You can take the mount off and replace your rear sight at any time. Mounting hardware included. Installation Instructions Remove the rear sight* Install the EGW Sight Mount in the dovetail Tighten set screw (if applicable) Place the red dot sight on the EGW Sight Mount (placing a small piece of paper between the red dot sight and the sight mount will make for easier removal and will keep Loctite off of the red dot sight.) Apply blue Loctite to the provided mounting screws Torque mounting screws to 15in/lbs The screws that are included with this mount require a 5/64'' allen wrench for installation. This mount fits: Smith & Wesson K Frame Revolvers Smith & Wesson L Frame Revolvers Smith & Wesson N Frame Revolvers Smith & Wesson X Frame Revolvers If your revolver is not drilled and tapped this mount will not work. The best way to verify that it is/is not drilled and tapped is to open the cylinder and check the rib underneath. There should be through holes that are drilled and tapped. If there are not (like the above image) this mount will not work without you having the gun drilled and tapped. You can have a competent and qualified gunsmith drill and tap the top strap with the standard S&W hole pattern which will allow you to use our mount.
